阀门型号代号及名称解析

        阀门作为流体控制系统中的重要组件，在工业、建筑、船舶等多个领域扮演着关键角色。为了精确识别和选用阀门，了解其型号代号体系至关重要。  阀门型号通常由一系列字母和数字组合而成，每个部分都承载着特定的信息，下面我们来详细解读阀门型号代号的结构及其含义。

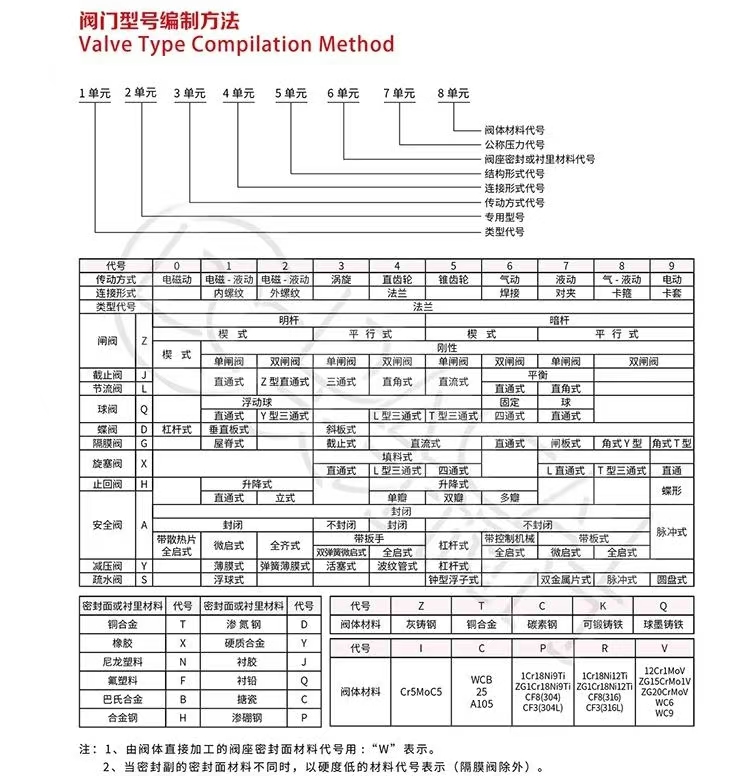

一、阀门型号代号基本结构

        阀门型号一般遵循国家或行业标准规定的编码规则，典型的阀门型号代号可拆解为以下几个部分：
1. 类型代号：用以表示阀门的基本类型，代号Z：闸阀；代号J：截止阀；代号L：节流阀；代号Q：球阀；代号D：碟阀；代号H：止回阀和底阀；代号G：隔膜阀；代号A：安全阀；代号T：调节阀；代号X：旋塞阀；代号Y：减压阀；代号S：疏水阀等。
2. 传动方式代号：指出阀门的启闭操作方式，如手轮操作代号为1，手动涡轮代号为3，气动代号为6，电动代号为9等。
3. 连接形式代号：说明阀门与管道的连接方式，如1为螺纹、2为双由令，4为法兰、6为焊接、7为对夹、8为卡箍等。
4. 结构特征代号：反映阀门的特殊结构特点，如弹性密封为Y，直通式为1，四氟填料为T等。
5. 密封面材料代号：表明阀座和阀瓣的密封面材质，如铜合金为T，硬质合金为HY，橡胶为X，四氟为F，陶瓷为TC等。
6. 公称压力代号：用PN加上具体的压力值表示，如PN16表示公称压力为1.6MPa。
7. 阀体材料代号：阀门阀体的所用材料，如Z、K、Q、T、C、P、R、V分别表示：灰铸铁、可锻铸铁、球墨铸铁、铜及合金、碳钢、铬镍系不锈钢（304）、铬镍钼系不锈钢（316L）、铬钼钒钢等。

二、实例解析

以型号“Z41H-16C DN100”为例，我们来具体解析各部分含义：
•Z：表示此阀门为闸阀。
•41：表示法兰连接且阀座密封面材料为合金钢的闸阀。
•H：密封面材料为Cr13系不锈钢，具有良好的耐腐蚀性和耐磨性。
•16：公称压力为1.6MPa。
•C：表示阀体材质为碳素钢。
•DN100：阀门的公称直径为100mm。

三、注意事项

       阀门型号可能根据不同的标准有所差异，了解并参照相应标准是准确解读型号的基础。在实际应用中，还需考虑介质特性、工作温度、压力循环、频率等因素，确保阀门的适用性。定期核对和更新阀门型号信息，以便跟上技术进步和标准变更的步伐。

       阀门型号代号不仅是阀门身份的标识，更是其性能特性的直接反映。通过对阀门型号的深入解析，用户能更加精准地选择和应用阀门，保障系统的安全可靠运行。
