三偏心气动法兰蝶阀 金属硬密封 耐磨 耐高温

三偏心气动法兰蝶阀 金属硬密封 耐磨 耐高温

  • 三偏心气动法兰蝶阀 金属硬密封 耐磨 耐高温

三偏心气动法兰蝶阀 金属硬密封 耐磨 耐高温
  • 品牌:
  • 发布时间:2023-06-17 21:38:44
  • 产品点击:2653
  • 阀体材质: 球铁、铸钢、304、316

  • 阀板材质: 球铁镀镍、尼龙板、304、316、316L、1.4529、2507

  • 阀座材质: EPDM、NBR 、PTFE等

  • 连接方式: 法兰式、对夹式(可选)

  • 法兰标准: GB、ANSI、JIS、DIN

  • 压力等级: PN10、PN16 、PN25、CLASS150LB

  • 气动执行器: 双作用、单作用常闭、单作用常开

  • 气动附件: 电磁阀、空气过滤减压阀、电气定位器、手轮 等

请选择业务咨询方式

产品详细 咨询 & 报价

  产品概述及用途

三偏心气动法兰蝶阀由金属偏心蝶阀和气动执行器组合而成,通过配套相应的气动附件,可实现开关量和模拟量调节式两种控制方式。金属偏心蝶阀阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角α,故形成三偏心。蝶阀从0°~90°开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时,只有在关闭的瞬间,其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无摩擦,去除了磨损和泄漏的可能性。

●  特点与标准

高平台设计符合ISO5211标准,可以ISO5211标准执行器,直接连接。互换性好

●  主要性能参数
气动执行器双作用
单作用常闭式
单作用常开式
附件可选换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压AC220V AC110V AC380V、DC12V、 DC24V 、DC110V
公称通径DN10-1000mm
公称压力PN1.0MPa、PN1.6MPa
适用温度三偏心硬密封:-30-425度
连接方式法兰式,对夹式(可选)
阀体结构三偏心
阀体材质球墨铸铁,铸钢,304,316,316L
阀板材质球墨铸铁,铸钢,304,316,316L
阀座衬里PTFE、石墨等
适用介质水、液体、气体、油类、酸碱腐蚀性介质

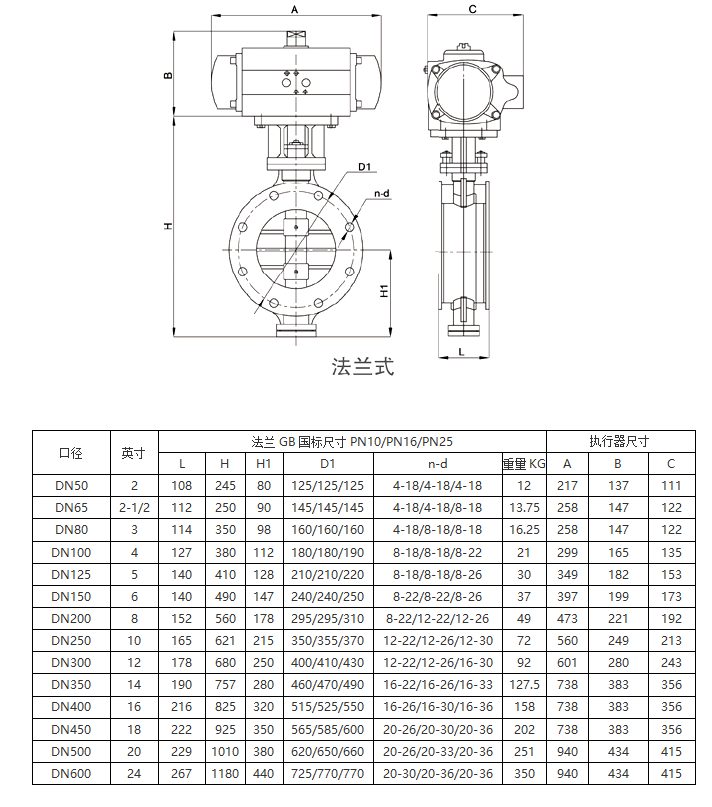

● 尺寸图纸
